توضیحات

در دنیای امروز که ذخیره‌سازی و حمل مواد حساس به دما اهمیت زیادی پیدا کرده، مخزن نیتروژن مایع به یکی از تجهیزات کلیدی در صنایع مختلف تبدیل شده است. از بیمارستان‌ها و آزمایشگاه‌ها گرفته تا خطوط تولید صنعتی و حتی مراکز دام‌پزشکی، همه به نوعی از این مخزن‌ها برای حفظ و انتقال ایمن نیتروژن با دمای بسیار پایین استفاده می‌کنند.

اما این تجهیز تخصصی دقیقاً چه کاربردهایی دارد؟ چه انواعی از آن در بازار وجود دارد و هنگام خرید یا استفاده باید به چه نکاتی توجه کنیم؟ در این مقاله، به‌صورت کامل و کاربردی به بررسی انواع مخزن نیتروژن مایع، نکات ایمنی، کاربردها، قیمت، و راهنمای خرید آن خواهیم پرداخت.

مخزن نیتروژن مایع چیست و چگونه کار می‌کند؟

درک صحیح عملکرد مخزن نیتروژن مایع برای استفاده ایمن و بهینه از این تجهیز حیاتی ضروری است. در این بخش، ابتدا با تعریف کلی مخزن و سازوکار آن آشنا می‌شویم، سپس تفاوت‌های آن با سایر مخازن کرایوژنیک بررسی می‌شود و در نهایت، به جزئیات فنی ساختار آن می‌پردازیم.

تعریف و عملکرد کلی مخازن نیتروژن مایع

مخزن نیتروژن مایع (Liquid Nitrogen Tank) ظرفی تخصصی است که برای نگهداری، حمل یا انتقال نیتروژن در حالت مایع در دمای حدود منفی 196 درجه سانتی‌گراد طراحی شده است. این مخازن با هدف حفظ حالت مایع نیتروژن، از فناوری‌های خاصی برای جلوگیری از تبخیر سریع آن استفاده می‌کنند. عملکرد کلی به این صورت است که نیتروژن مایع در فضای ایزوله و تحت فشار مناسب ذخیره شده و در صورت نیاز، از طریق شیرهای خاص تخلیه یا به مصرف می‌رسد.

تفاوت با سایر مخازن کرایوژنیک

مخزن نیتروژن مایع تنها یکی از انواع مخازن کرایوژنیک است. سایر گازهای مایع مانند اکسیژن، آرگون یا هلیوم نیز در مخازن مشابه نگهداری می‌شوند، اما تفاوت‌هایی میان آن‌ها وجود دارد. مهم‌ترین تفاوت‌ها شامل دمای نگهداری، فشار کاری، نوع شیرآلات و استانداردهای ایمنی می‌شود. مثلاً دمای نگهداری هلیوم مایع بسیار پایین‌تر از نیتروژن است و به عایق‌کاری پیشرفته‌تری نیاز دارد. همچنین به دلیل خواص شیمیایی متفاوت، هر گاز نیازمند مواد سازگار و طراحی جداگانه‌ای در مخزن است.

ساختار فنی (دو جداره، خلاء، عایق و …)

مخازن نیتروژن مایع معمولاً دارای ساختاری دو جداره هستند؛ جداره داخلی از استیل ضدزنگ ساخته شده و نیتروژن مایع را در خود نگه می‌دارد، در حالی‌که جداره بیرونی نقش محافظ و نگهدارنده عایق را دارد.
بین این دو جداره فضای خلاء ایجاد شده تا انتقال گرما به حداقل برسد. برخی مخازن حرفه‌ای‌تر حتی دارای عایق‌های چندلایه (MLI) یا پوشش‌های رفلکتیو هستند تا از تابش گرمای محیط نیز جلوگیری شود. این ساختار باعث کاهش تبخیر، افزایش ایمنی و بهینه‌سازی عملکرد حرارتی می‌شود.

کاربردهای مخزن نیتروژن مایع در صنایع مختلف

کاربردهای مخزن نیتروژن مایع بسیار متنوع است و در بسیاری از صنایع نقش کلیدی ایفا می‌کند. به دلیل دمای بسیار پایین این ماده و قابلیت نگهداری آن در شرایط ایمن، از این مخازن در بخش‌های حساسی مانند پزشکی، صنعت، کشاورزی و دامداری استفاده می‌شود.

پزشکی و بیولوژی (ذخیره سلول، اسپرم، واکسن)

در حوزه پزشکی، مخزن نیتروژن مایع یکی از اصلی‌ترین ابزارهای نگهداری نمونه‌های زیستی است. این ماده به دلیل توانایی در حفظ دماهای بسیار پایین (حدود منفی ۱۹۶ درجه سانتی‌گراد) امکان نگهداری طولانی‌مدت سلول‌های بنیادی، نمونه‌های بافت، اسپرم، تخمک و حتی واکسن‌ها را فراهم می‌کند.
مراکز درمان ناباروری از این مخازن برای ذخیره اسپرم و تخمک استفاده می‌کنند تا بتوانند فرآیند لقاح را در زمان دلخواه انجام دهند. همچنین در بانک‌های خون و سلول‌های بنیادی، نیتروژن مایع محیطی ایده‌آل برای حفظ کیفیت نمونه‌ها فراهم می‌سازد.

صنعت (جوشکاری، انجماد فلز، خنک‌کاری تجهیزات)

در صنایع سنگین، نیتروژن مایع نقش حیاتی در کنترل دما و فرآیندهای حرارتی دارد. در عملیات جوشکاری و برش فلزات، از نیتروژن مایع برای خنک‌کاری سریع و جلوگیری از اکسید شدن سطوح استفاده می‌شود. همچنین در صنایع هوافضا و خودروسازی، برای انجماد سریع فلزات یا قطعات خاص در شرایط بحرانی، این نوع مخزن اهمیت زیادی پیدا می‌کند.
در صنایع الکترونیک نیز از مخزن نیتروژن مایع برای خنک کردن تجهیزات حساس، حذف حرارت اضافی و جلوگیری از آسیب به مدارات استفاده می‌شود.

کشاورزی و دامداری (تلقيح مصنوعی، نگهداری مواد ژنتیکی)

در کشاورزی پیشرفته و دامپروری مدرن، استفاده از تلقيح مصنوعی یکی از روش‌های رایج برای بهبود ژنتیکی دام‌هاست. مخازن نیتروژن مایع در این زمینه برای نگهداری طولانی‌مدت اسپرم‌های دام‌های اصیل، تخمک و سایر نمونه‌های ژنتیکی مورد استفاده قرار می‌گیرند.
همچنین در مراکز تحقیقاتی کشاورزی، این مخازن به حفظ بذرهای ژنتیکی نادر و اصلاح‌شده کمک می‌کنند. توانایی نگهداری نمونه‌ها بدون تغییر کیفیت در دماهای فوق‌پایین، از مزایای اصلی این سیستم است.

انواع مخازن نیتروژن مایع از نظر طراحی و ظرفیت

مخازن نیتروژن مایع در مدل‌ها و ظرفیت‌های متنوعی طراحی می‌شوند تا پاسخگوی نیازهای مختلف صنعتی، پزشکی و آزمایشگاهی باشند. بسته به نوع مصرف، می‌توان از مدل‌های قابل حمل یا ایستاده، یا از تانک‌های تخصصی با طراحی‌های متفاوت بهره برد. درک تفاوت میان این انواع و انتخاب ظرفیت مناسب، نقش زیادی در بهینه‌سازی عملکرد و ایمنی دارد.

مخازن دوار، ثابت و قابل حمل

مخازن نیتروژن مایع در سه دسته اصلی قرار می‌گیرند:

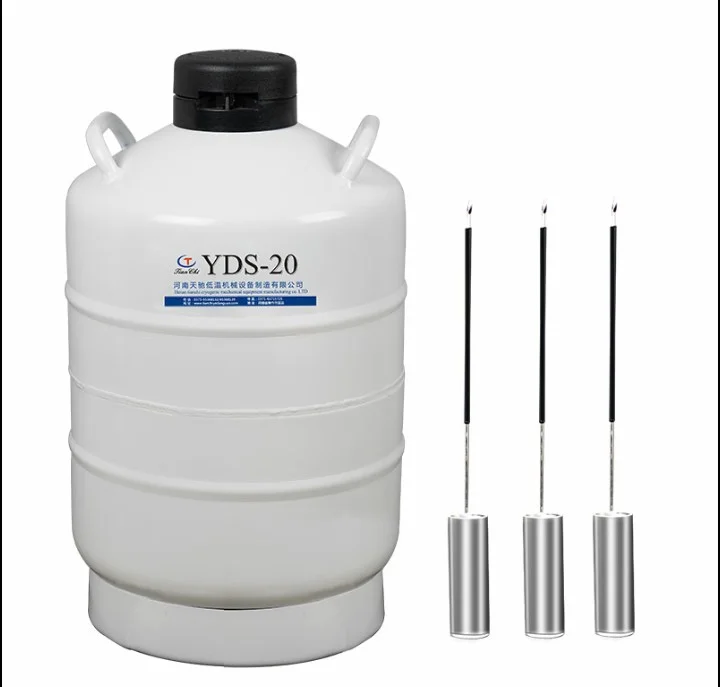

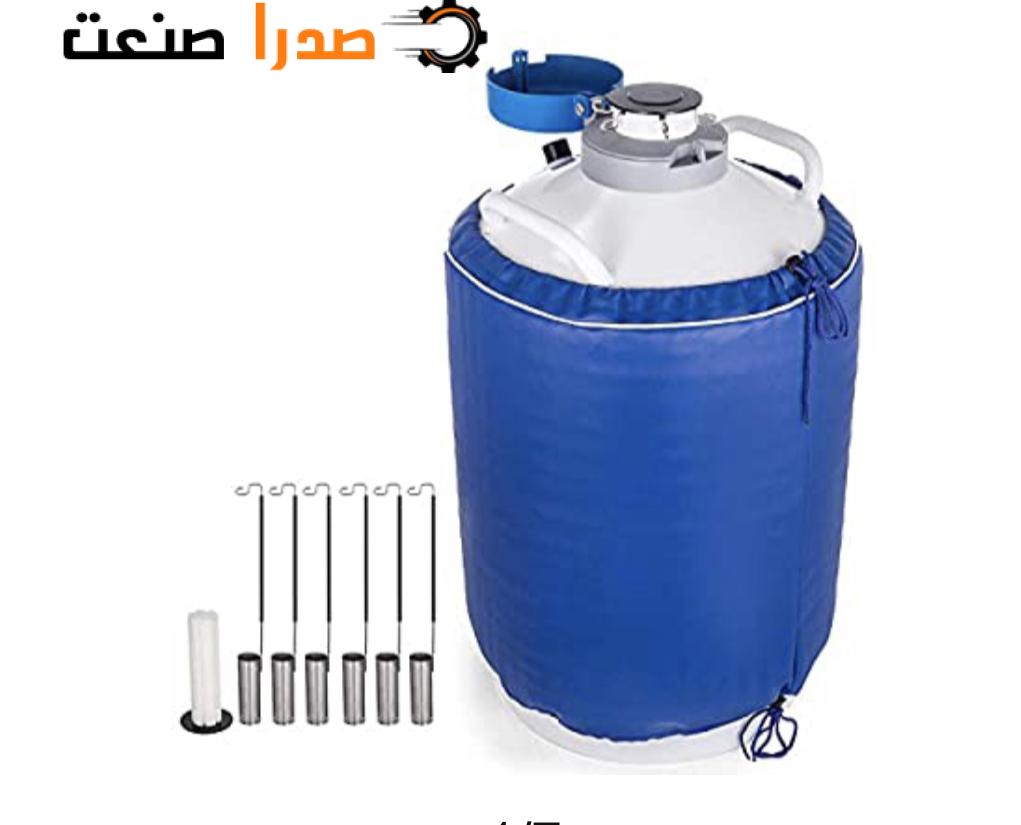

• مخازن دوار (Dewar): برای استفاده‌های آزمایشگاهی یا پزشکی طراحی شده‌اند. وزن سبک، طراحی ساده و قابلیت حمل آسان، از ویژگی‌های بارز این نوع است. بیشتر برای انتقال موقت یا برداشت‌های جزئی از نیتروژن استفاده می‌شود.
• مخازن ثابت: این نوع بیشتر در مراکز صنعتی یا بیمارستانی مورد استفاده قرار می‌گیرد و به صورت ایستاده در محل نصب می‌شود. معمولاً ظرفیت بالا و اتصال به سیستم‌های لوله‌کشی دارد.

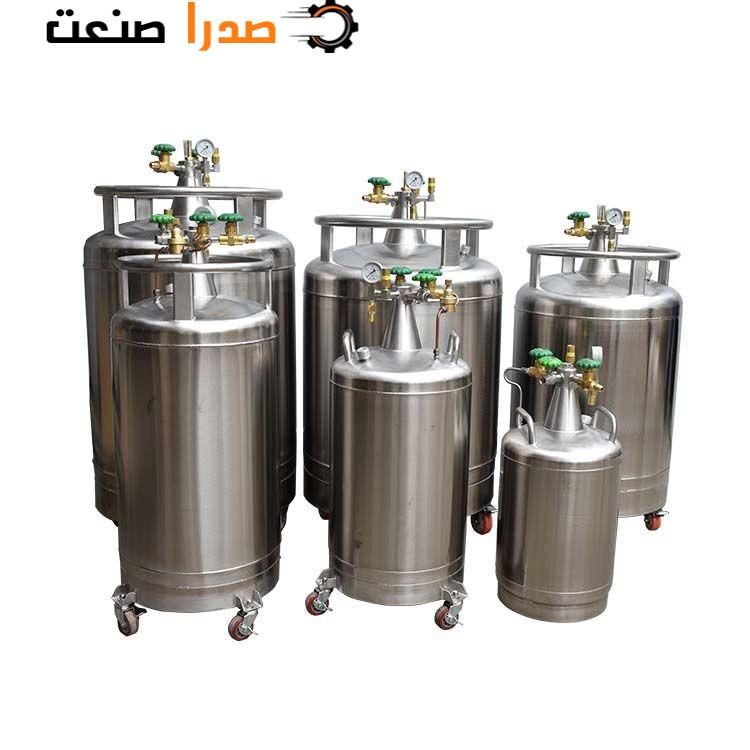

• مخازن قابل حمل: طراحی شده برای جابجایی بین مکان‌های مختلف بدون نیاز به تجهیزات ثابت. این مدل‌ها اغلب با چرخ یا دسته مخصوص ارائه می‌شوند و در شرایط میدانی و موقت کاربرد زیادی دارند.

تفاوت بین دوار (Dewar) و تانک ذخیره‌ساز

ظرف دوار (Dewar) بیشتر برای نگهداری موقت و برداشت‌های کوچک استفاده می‌شود. این نوع معمولاً سبک‌تر، ارزان‌تر و مناسب برای محیط‌های با مصرف محدود است.
در مقابل، تانک ذخیره‌ساز نیتروژن مایع طراحی صنعتی‌تری دارد و برای نگهداری حجم‌های بالا به صورت بلندمدت استفاده می‌شود. این تانک‌ها معمولاً به پمپ، شیر اطمینان، مانومتر و سیستم خلاء مجهز هستند و در برابر افت دما مقاوم‌ترند.
همچنین Dewar فاقد فشار داخلی بالا است، در حالی که تانک ذخیره‌ساز ممکن است برای توزیع نیتروژن به سیستم‌های دیگر نیاز به فشار داخلی کنترل‌شده داشته باشد.

انتخاب ظرفیت مناسب برای کاربرد موردنظر

ظرفیت مخزن نیتروژن مایع معمولاً بر حسب لیتر محاسبه می‌شود و باید با توجه به نوع کاربرد، میزان مصرف روزانه، شرایط نگهداری و دفعات شارژ انتخاب شود.
به‌عنوان مثال:

• برای مراکز درمانی کوچک، ظرفیت 5 تا 20 لیتر کافی است.
• برای آزمایشگاه‌های تحقیقاتی، ظرفیت 30 تا 50 لیتر پیشنهاد می‌شود.
• برای مصرف صنعتی یا بیمارستانی، ظرفیت‌های بالاتر از 100 لیتر رایج است.

انتخاب ظرفیت بیش از نیاز، باعث افزایش هزینه اولیه و هدررفت احتمالی نیتروژن می‌شود. در مقابل، ظرفیت کم‌تر از حد لازم منجر به دفعات شارژ مکرر، افزایش هزینه‌های عملیاتی و کاهش بهره‌وری خواهد شد.

نکات ایمنی مهم در استفاده از مخزن نیتروژن مایع

رعایت نکات ایمنی در حین حمل، ذخیره و استفاده از مخازن نیتروژن مایع، برای کاربران عادی و متخصصان الزامی است. در ادامه، مهم‌ترین الزامات ایمنی هنگام کار با این ماده را بررسی می‌کنیم.

خطرات گاز نیتروژن و کاهش اکسیژن محیط

برخلاف تصور، نیتروژن مایع سمی نیست، اما بخار حاصل از آن می‌تواند فضای محیط را از اکسیژن تهی کند. در محیط‌های بسته یا بدون تهویه کافی، تبخیر نیتروژن مایع باعث کاهش سطح اکسیژن شده و خطر خفگی خاموش را در پی دارد. این اتفاق به‌خصوص در فضاهای کوچک یا آزمایشگاه‌هایی که چندین مخزن وجود دارد، شایع‌تر است. استفاده از سنسورهای اکسیژن و کنترل سطح تهویه، در چنین شرایطی بسیار مهم است.

الزامات استفاده از تجهیزات حفاظتی (دستکش، عینک، کفش ایمنی)

نیتروژن مایع دارای دمایی نزدیک به منفی 196 درجه سانتی‌گراد است؛ تماس مستقیم با پوست می‌تواند منجر به سوختگی سرمایی شدید (cold burn) شود. برای جلوگیری از آسیب‌های فیزیکی، رعایت نکات زیر الزامی است:

• دستکش مقاوم به سرما و نفوذ مایع
• عینک ایمنی یا محافظ صورت برای جلوگیری از پاشش تصادفی
• کفش ایمنی پوشیده با رویه مقاوم برای محافظت از پاها در برابر ریزش احتمالی

نگهداری ایمن در محیط بسته و نکات تهویه

اگرچه بسیاری از مراکز، مخازن نیتروژن را در فضاهای سرپوشیده نگهداری می‌کنند، اما بدون سیستم تهویه مناسب، این کار خطرناک است. توصیه‌های ایمنی در این زمینه عبارت‌اند از:

• • نصب تهویه قوی مکانیکی یا طبیعی در محل نگهداری مخازن
  • عدم ذخیره مخزن در فضاهایی مانند زیرزمین، انبارهای دربسته یا اتاق‌های بدون گردش هوا
  • استفاده از هشداردهنده گاز یا سنسور اکسیژن برای کنترل سطح هوا
  • جلوگیری از قرارگیری مخزن در معرض حرارت مستقیم، تابش خورشید یا منابع اشتعال‌زا

بررسی قیمت مخزن نیتروژن مایع و عوامل مؤثر بر آن

قیمت مخزن نیتروژن مایع بسته به نوع کاربری، ظرفیت، برند، متریال و حتی شرایط نگهداری بسیار متغیر است. پیش از خرید، آگاهی از عواملی که بر هزینه نهایی تأثیر می‌گذارند، به تصمیم‌گیری آگاهانه کمک می‌کند. در این بخش، فاکتورهای مؤثر در قیمت‌گذاری مخازن نیتروژن مایع را به‌صورت کامل بررسی می‌کنیم.

تأثیر ظرفیت، جنس و برند بر قیمت نهایی

مهم‌ترین عامل در تعیین قیمت مخزن نیتروژن مایع، ظرفیت حجمی آن است. هرچه ظرفیت بیشتر باشد (مثلاً از 10 لیتر تا بیش از 500 لیتر)، قیمت به‌صورت تصاعدی افزایش می‌یابد. علاوه بر آن:

• جنس بدنه (استیل ضدزنگ، آلومینیوم یا آلیاژهای خاص) مستقیماً بر دوام و قیمت اثر دارد. مخازن استیل معمولاً گران‌تر ولی ماندگارتر هستند.
• برند سازنده نیز نقش مهمی دارد. برندهای معتبر جهانی مثل Taylor-Wharton  یا MVE  به‌دلیل کیفیت بالا و استانداردهای بین‌المللی، قیمت بیشتری دارند.
• همچنین ویژگی‌هایی مانند دو جداره بودن، وجود خلأ عایق و دریچه‌های ایمن نیز بر قیمت تأثیر می‌گذارند.

هزینه نگهداری و شارژ در بلندمدت

هزینه مخزن نیتروژن فقط به قیمت خرید محدود نمی‌شود؛ بلکه نگهداری بلندمدت آن نیز هزینه‌بر است:

• شارژ نیتروژن مایع (به‌صورت لیتری یا بر اساس قرارداد دوره‌ای) هزینه‌ای جاری است و به حجم مصرف بستگی دارد.
• در صورت عدم نگهداری صحیح یا خرابی در عایق‌بندی، میزان تبخیر روزانه افزایش می‌یابد و هزینه شارژ بالا می‌رود.
• سرویس‌های دوره‌ای، کالیبراسیون شیرها و تعویض واشرها نیز بخشی از هزینه‌های بلندمدت هستند.

راهنمای خرید مخزن نیتروژن مایع مناسب

ابتدا باید مشخص کنید که کاربرد اصلی شما چیست؛ آیا برای ذخیره نمونه‌های بیولوژیک است یا خنک‌کاری قطعات صنعتی؟ این موضوع بر همه انتخاب‌های بعدی اثر می‌گذارد.

• کاربرد: کاربرد پزشکی، آزمایشگاهی، صنعتی یا کشاورزی نیازمند استانداردهای متفاوتی است.
• ظرفیت: بسته به مصرف روزانه یا حجم ذخیره مورد نیاز، می‌توانید مخازن از 2 لیتر تا چند صد لیتر را انتخاب کنید.
• دوام و عایق: وجود عایق خلأ بین جداره‌ها، بدنه استیل ضدزنگ و شیرهای مقاوم از جمله نکاتی است که روی ماندگاری تأثیر می‌گذارد.
• نرخ تبخیر: هرچه این عدد کمتر باشد، نشان‌دهنده کیفیت ساخت بهتر و کاهش هدررفت نیتروژن است.

جمع‌بندی

مخزن نیتروژن مایع، یکی از تجهیزات حیاتی در حوزه‌های پزشکی، صنعتی، تحقیقاتی و کشاورزی است که به‌دلیل قابلیت نگهداری مواد در دمای فوق‌پایین، کاربردهای گسترده‌ای دارد. در این مقاله با عملکرد فنی، انواع طراحی، نکات ایمنی، عوامل تأثیرگذار بر قیمت و راهنمای خرید تخصصی این مخازن آشنا شدیم.

برای انتخاب یک مخزن مناسب، باید به ظرفیت، دوام، نرخ تبخیر، برند و نوع کاربرد توجه ویژه‌ای داشت. رعایت نکات ایمنی نیز به همان اندازه مهم است، چرا که گاز نیتروژن بدون بو و بی‌رنگ بوده و در صورت استفاده نادرست می‌تواند خطرناک باشد. در نهایت، خرید آگاهانه و مطابق با نیاز واقعی، از هدررفت منابع و هزینه‌های اضافی جلوگیری می‌کند و عملکرد ایمن و طولانی‌مدت دستگاه را تضمین می‌نماید.
